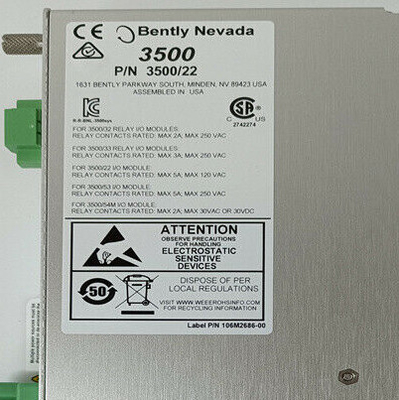

محصول:بنتلی نوادا 3500/22-01-01-00 146031-01 10Base-T/100Base-TX ماژول I/O

توضیحات
رابط داده های گذرا 3500 (TDI) رابط بین سیستم نظارت 3500 و نرم افزار مدیریت ماشین آلات سیستم 1* GE است.TDI قابلیت یک ماژول 3500/20 Rack Interface (RIM) را با قابلیت جمع آوری داده های یک پردازنده ارتباطی مانند TDXnet ترکیب می کند..

TDI در اسلات RIM یک قفسه 3500 در ارتباط با مانیتورهای سری M (3500/40M، 3500/42M، و غیره) کار می کند.) به طور مداوم داده های حالت ثابت و موج گذرا را جمع آوری می کند و این داده ها را از طریق یک پیوند اترنت به نرم افزار میزبان منتقل می کند.. (به بخش سازگاری در پایان این سند مراجعه کنید) ضبط داده های استاتیک با TDI استاندارد است.با این حال با استفاده از یک دیسک فعال کردن کانال اختیاری اجازه می دهد تا TDI برای گرفتن داده های پویا یا گذرا نیزTDI دارای پیشرفت در چندین زمینه نسبت به پردازنده های ارتباطی قبلی است و تابع پردازنده ارتباطات را در قفسه 3500 گنجانده است.

اگر چه TDI برخی از توابع مشترک را برای کل قفسه فراهم می کند، اما بخشی از مسیر نظارت حیاتی نیست و هیچ تاثیری بر عملکرد مناسب و عادی کل سیستم نظارت ندارد.برای هر قفسه 3500 نیاز به یک TDI یا RIM وجود دارد، که هميشه محل 1 را اشغال مي کند (بغل منابع برق).
برای برنامه های کاربردی سه گانه ماژولار اضافی (TMR) ، سیستم 3500 نیاز به نسخه TMR از TDI دارد. علاوه بر تمام توابع استاندارد TDI،TMR TDI همچنین انجام می دهد مقایسه کانال مانیتور. پیکربندی TMR 3500 رای گیری مانیتور را با استفاده از تنظیمات مشخص شده در گزینه های مانیتور اجرا می کند. با استفاده از این روش،TMR TDI به طور مداوم خروجی از سه (3) مانیتور اضافی را مقایسه می کند.اگر TDI تشخیص دهد که اطلاعات از یکی از این مانیتورها دیگر معادل (در یک درصد پیکربندی شده) با اطلاعات دو مانیتور دیگر نیست،آن را به علامت مانیتور به عنوان اشتباه است و قرار دادن یک رویداد در لیست رویداد سیستم.
