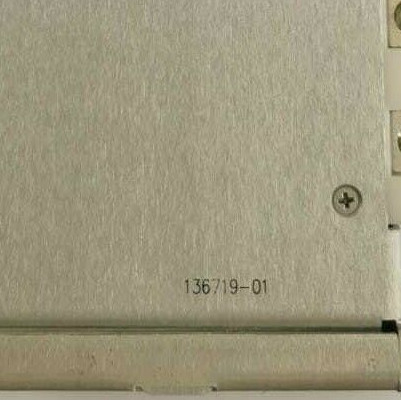

محصول:Bently Nevada 3500/04 136719-01 ماژول I/O زمین گیری

توضیحات
3500 موانع داخلی رابط های ایمنی ذاتی هستند که حفاظت از انفجار را برای سیستم های ترانسدوسر متصل به سیستم حفاظت از ماشین 3500 فراهم می کنند.

موانع داخلی کاملاً با سیستم 3500 سازگار هستند و یک راه حل راحت و مقرون به صرفه برای نصب همه انواع سیستم های انتقال دهنده در یک منطقه خطرناک فراهم می کنند.

برخلاف موانع خارجی، 3500 موانع داخلی بخشی جدایی ناپذیر از سیستم 3500 هستند و عملکرد سیستم را کاهش نمی دهند.

ما سيستم هاي انتقال دهنده بنتلي نوادا را با تاييدات جامع براي نصب مناطق خطرناک ارائه مي دهيم سيستم هاي انتقال دهنده با سيستم هاي 3500 مانع داخلي مطابقت دارندصفحه 6 را ببینید.

هر جزء به صورت جداگانه و به عنوان بخشی از یک سیستم با الزامات ایمنی استاندارد های آمریکای شمالی و بین المللی مطابقت دارد.شما لازم نیست به گواهینامه های فردی برای بررسی سازگاری بین اجزای مراجعه کنید..

مانیتورهای استاندارد و مانع داخلی می توانند در یک قفسه 3500 قرار بگیرند. شما می توانید مانیتورهای استاندارد را با جایگزینی ماژول های I / O موجود با آنهایی که شامل موانع داخلی هستند، ارتقا دهید.

دستورالعمل نصب
موانع داخلی برای قفسه 3500 در ماژول های I / O مانیتور خاص گنجانده شده اند. این موانع حفاظت از انفجار برای سیستم های ترانسدوسر متصل به سیستم 3500 را فراهم می کنند.یک ماژول زمین گیری به طور ذاتی امن (IS) اتصال زمین IS را از طریق backplane 3500 سیستم فراهم می کند.

ماژول زمین IS نیاز به موقعیت ماژول I / O اختصاصی دارد و استفاده از این موقعیت مانیتور را برای سایر ماژول های 3500 سیستم ممنوع می کند. این یک قفسه استاندارد 19 اینچی را به 13 موقعیت مانیتور محدود می کند.بعلاوه، تعدادی از گزینه های نصب در دسترس نیستند زمانی که موانع داخلی در یک قفسه 3500 نصب می شوند.

نصب قفسه های جدید
همان قفسه می تواند شامل هر دو مانع داخلی و مدل استاندارد ماژول I/O بدون به خطر انداختن جدایی بین سیم کشی میدان منطقه خطرناک و امن باشد.

گزینه External Termination برای ماژول های I/O با موانع داخلی در دسترس نیست زیرا
تاییدات مناطق خطرناک اجازه استفاده از سیم های ایمن در یک سیستم چند هسته ای را نمی دهد.
تشکيل کابل

Monitors that contain Triple Modular Redundant (TMR) rack options cannot use internal barrier I/O modules since connecting a transducer to multiple I/O module inputs will compromise the integrity of the IS system.

یک قفسه که حاوی هر ماژول مانع داخلی باشد باید یک ماژول زمین گیری IS 3500/04-01 داشته باشد تا اتصال به زمین ماژول مانع IS را فراهم کند.
