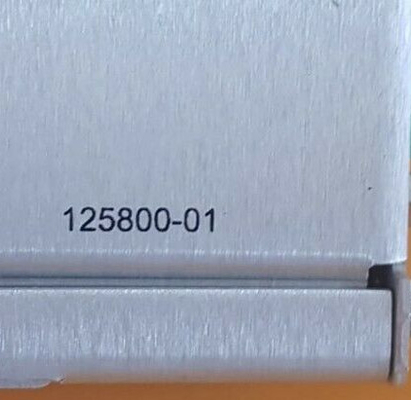

محصول:بنتلی نوادا بنتلی نوادا 3500/25 125800-01 ماژول I/O Keyphasor

توضیحات
ماژول 3500/25 Enhanced Keyphasor یک ماژول نیمه ارتفاع و دو کانال است که برای ارائه سیگنال های Keyphasor به ماژول های مانیتور در یک قفسه 3500 استفاده می شود. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerسیستم حفاظت از ماشین آلات 3500 می تواند تا چهار سیگنال Keyphasor را برای پیکربندی عادی و تا هشت سیگنال Keyphasor را در پیکربندی جفت پذیرید.

سیگنال کیفازور یک پالس یک بار در هر دور یا چند بار در هر دور از یک شاخه یا دنده چرخشی است که برای اندازه گیری دقیق زمان استفاده می شود.این اجازه می دهد تا 3500 ماژول مانیتور و تجهیزات تشخیصی خارجی برای اندازه گیری سرعت چرخش گره و پارامترهای بردار مانند دامنه ارتعاش 1X و فاز.
ماژول Enhanced Keyphasor یک ماژول سیستم 3500 بهبود یافته است.این قابلیت پردازش سیگنال Keyphasor را نسبت به طراحی قبلی گسترش داده و در عین حال سازگاری کامل را از نظر فرم حفظ می کند.، با ماژول های Keyphasor موجود برای استفاده در سیستم های قدیمی سازگار و کار می کنند. ماژول Keyphasor، PWA 125792-01، به طور کامل با ماژول 149369-01 به روز شده جایگزین می شود.

هنگامی که یک ورودی سیستم Keyphasor برای برنامه های Triple Modular Redundant (TMR) مورد نیاز است، سیستم 3500 باید از دو ماژول Keyphasor استفاده کند. در این پیکربندی،ماژول ها به طور موازی کار می کنند تا هر دو یک سیگنال کلیدی و ثانویه را به ماژول های دیگر در قفسه ارائه دهند.یک سیستم با بیش از چهار ورودی Keyphasor ممکن است از یک پیکربندی جفت استفاده کند، در صورتی که بیش از چهار سیگنال ورودی کلیدی Keyphasor وجود نداشته باشد.یک پیکربندی جفت نیاز به دو موقعیت نظارت متوالی در هر دو موقعیت نیمه اسلات بالا / پایین یا هر دو دارد.چهار ماژول Keyphasor چهار کانال ورودی اصلی و چهار کانال ورودی پشتیبان را پذیرفته و چهار کانال خروجی (یک در هر ماژول) را فراهم می کند.یک پیکربندی از دو جفت و یک غیر جفت (سه ماژول Keyphasor کل) نیز ممکن است. در چنین پیکربندی، کاربر می تواند پیکربندی یک Keyphasor غیر جفت شده (فرض یا دو کانال یا یک کانال 1 و یک گزینه 2 کانال)

ماژول I/O Keyphasor جدا شده برای کاربردهایی طراحی شده است که سیگنال های Keyphasor به طور موازی با چندین دستگاه متصل می شوند و نیاز به جدا شدن از سیستم های دیگر مانند سیستم کنترل دارند. The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is provided.

هدف از این ماژول I / O در درجه اول اندازه گیری سرعت میله و نه فاز بود. ماژول می تواند اندازه گیری فاز را ارائه دهد،اما این I / O یک تغییر فاز کمی بالاتر از نسخه غیر منزوی I / O را معرفی می کندشکل 1 مقدار تغییر فاز را نشان می دهد که ماژول های I/O جدا شده در سرعت های مختلف ماشین اضافه می کنند.

ویژگی های پیشرفته محصول شامل تولید سیگنال های یکبار در هر نوبت از ورودی های چند رویداد در هر نوبت، نرم افزار قابل ارتقاء در زمینه و گزارش داده های مدیریت دارایی است.
