محصول:ABB 07AC91 GJR5252300R3101 ماژول I/O آنالوگ

AC31 و سری های قبلی (به عنوان مثال Sigmatronic، Procontic) منسوخ شده اند و توسط بستر AC500 PLC جایگزین شده اند.

ADVANT Controller 31 سری 40-50 PLC های کوچک و جمع و جور با افزونه های مرکزی و غیرمتمرکز را ارائه می دهد.ADVANT کنترل کننده 31 سری 90 ارائه PLC قدرتمند برای برنامه های کاربردی چالش برانگیز با گزینه های پیکربندی مختلف و تا پنج رابط ارتباطیPLC 60 I / O را به صورت داخلی فراهم می کند و می تواند به صورت غیر متمرکز گسترش یابد. ترکیب اتوبوس میدان ارتباطی یکپارچه اجازه می دهد تا PLC را به چندین پروتکل مانند Ethernet متصل کند.پروفیبوس دی پی، ARCNET یا CANopen.

هر دو سری AC31 40 و 50 از همان نرم افزار AC31GRAF استفاده می کردند که مطابق با استاندارد IEC61131-3 است.همچنین مطابق IEC61131-3 توسعه یافته است..

کنترل کننده ADVANT AC31-S برای کاربردهای مربوط به ایمنی در دسترس بود. این بر اساس ساختار سیستم ثابت شده در نسخه 90 سری AC31 بود.

هدف مورد نظر
ماژول ورودی / خروجی آنالوگ 07 AC 91 به عنوان یک ماژول از راه دور در اتوبوس سیستم CS31 استفاده می شود. این شامل 16 کانال ورودی / خروجی آنالوگ است که می تواند در دو حالت عملیاتی پیکربندی شود:
• حالت کار "۱۲ بیت":
8 کانال ورودی، به صورت جداگانه قابل تنظیم ±10 V یا 0...20 mA، رزولوشن 12 بیتی بیشتر
8 کانال خروجی، به صورت جداگانه قابل تنظیم ±10 V یا 0...20 mA، رزولوشن 12 بیتی
• حالت کار "8 بیت":
16 کانال، قابل تنظیم در جفت به عنوان ورودی یا خروجی، 0...10 V oder 0...20 mA، وضوح 8 بیت
• پیکربندی با سوئیچ های DIL تنظیم می شود.

• کنترل کننده PLC یک عنصر اتصال بین المللی ANAI4_20 را برای اندازه گیری سیگنال های 4...20 mA ارائه می دهد
به 907 PC 331، کتابخانه عناصر اتصال).
ماژول 07 AC 91 از حداکثر هشت کلمه ورودی در اتوبوس سیستم CS31 به علاوه حداکثر هشت کلمه خروجی استفاده می کند. در حالت عملیاتی "8 بیت"، 2 مقدار آنالوگ به یک کلمه بسته بندی می شوند.
ولتاژ کار واحد 24 ولت DC است. اتصال اتوبوس سیستم CS31 از بقیه ماژول جدا شده است.
ماژول دارای تعدادی از توابع تشخیصی است (به فصل "تشخیص و نمایش" مراجعه کنید).

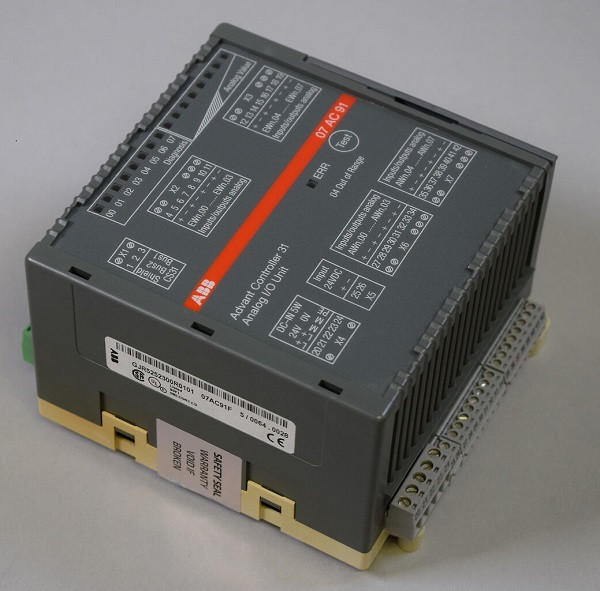

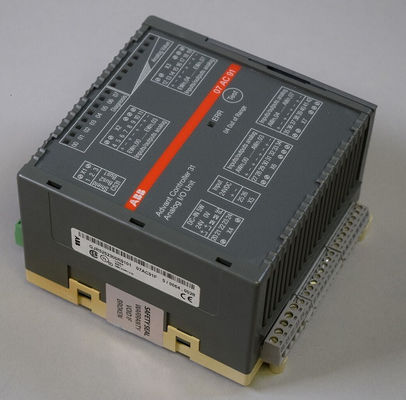

محصولات عکس:
