محصول:07KT97 GJR5253000R0100 واحد پردازش مرکزی

واحد پایه 07 KT 97 واحد پایه با حداکثر 480 کیلو بایت برنامه کاربر + 256 کیلو بایت داده های کاربر، CS31 سیستم بس شکل 2.1-1: واحد پایه 07 KT 97 R0200

واحد پایه 07 KT 97 R200 دستگاه استاندارد برای همه برنامه ها است. علاوه بر این، واحدهای پایه با عملکرد کاهش یافته (به عنوان مثال07 KT 95 یا 07 KT 96) و همچنین با عملکرد طولانی مدت (.g. 07 KT 97 R260 با اتصال ARCNET، 07 KT 97 R0220 با اتصال PROFIBUS و 07 KT 97 R0262 با هر دو اتصال ARCNET و PROFIBUS). یک جدول مقایسه در صفحه 3 ارائه شده است.این سند واحد پایه 07 KT 97 R200 را توصیف می کند و سپس ورق های داده دستگاه های دیگر را اضافه می کند که تنها تفاوت ها را نشان می دهد..

عملکرد واحدهای پایه 07 KT 97

برنامه کاربر 480 کیلو بایت داده های کاربر 256 کیلو بایت (Flash EPROM)

ورودی های دیجیتال 24 در 3 گروه از هر 8، از نظر الکتریکی جدا شده

خروجی های دیجیتال 16 خروجی ترانزیستوری در 2 گروه از هر 8، از نظر الکتریکی جدا شده

ورودی/خرید دیجیتال 8 در 1 گروه، از نظر الکتریکی جدا

ورودی های آنالوگ 8 در 1 گروه، به صورت جداگانه قابل تنظیم به 0...10 V، 0...5 V، +10 V، +5 V، 0...20 mA، 4...20 mA، Pt100 (2 سیم یا 3 سیم) ، ورودی های دیفرانسیل، ورودی های دیجیتال

خروجی های آنالوگ 4 در 1 گروه، به صورت جداگانه قابل تنظیم در 0...10 V، 0...20 mA، 4...20 mA

رابط های سریال COM1، COM2 به عنوان رابط های MODBUS و برای برنامه نویسی و عملکردهای تست

رابط های موازی برای اتصال کوپلر 07 KP 90 (RCOM) ، 07 KP 93 (2 x MODBUS) ، 07 MK 92 (آزادانه قابل برنامه ریزی)

رابط اتوبوس سیستم CS31 کوپلرهای یکپارچه صفحه بعدی را ببینید

شمارنده با سرعت بالا یکپارچه، بسیاری از توابع قابل تنظیم ساعت در زمان واقعی یکپارچه کارت حافظه SmartMedia برای سیستم عامل، برنامه کاربر و داده های کاربر صفحه نمایش LED برای شرایط سیگنال,وضعیت عملیاتی و پیام های خطای ولتاژ منبع برق 24 V DC پشتیبان گیری داده با باتری لیتیوم 07 LE 90 نرم افزار برنامه نویسی 907 AC 1131

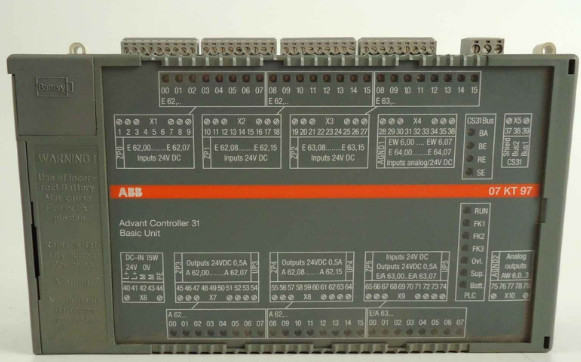

محصولات عکس:
