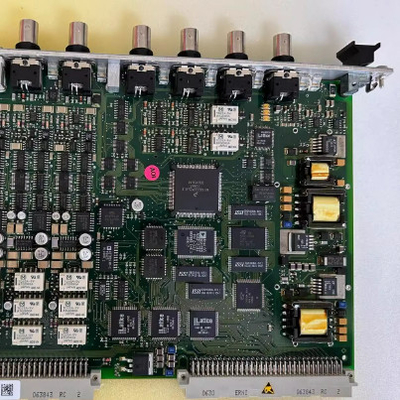

محصول:MPC4 200-510-150-031 کارت حفاظت از ماشین آلات نوع MPC4 در حال حاضر موجود است

توضیحات

کارت حفاظت از ماشین آلات MPC4 عنصر مرکزی در سیستم حفاظت از ماشین آلات سری VM600 (MPS) ، از خط محصول Meggitt Sensing Systems® Vibro-Meter® است.این کارت بسیار متنوع قادر به اندازه گیری و نظارت بر چهار ورودی سیگنال پویا و تا دو ورودی سرعت به طور همزمان است.

ورودی های سیگنال پویا کاملا قابل برنامه ریزی هستند و می توانند سیگنال هایی را که نشان دهنده شتاب، سرعت و جابجایی (قربیت) هستند، در میان دیگران، بپذیرند.پردازش چند کانال در هواپیما امکان اندازه گیری پارامترهای مختلف فیزیکی را فراهم می کند، از جمله لرزش نسبی و مطلق، Smax، کنجکاوی، موقعیت فشار، گسترش مطلق و فرقی محفظه، جابجایی و فشار پویا.

پردازش دیجیتال شامل فیلتر کردن دیجیتال، ادغام یا تمایز (در صورت لزوم) ، اصلاح (RMS، ارزش متوسط، اوج واقعی یا اوج واقعی به اوج) ،ردیابی ترتیب (امپیلوت و فاز) و اندازه گیری فاصله مترجم-هدف.

ورودی های سرعت (تاکومتر) سیگنال های مختلف سنسورهای سرعت را پذیرفته می کنند، از جمله سیستم های مبتنی بر سنجه های نزدیکی، سنسورهای جذب پالس مغناطیسی یا ارائه سیگنال های TTL.نسبت های تاچو کسری نیز پشتیبانی می شود.

کالیبراسیون می تواند در واحد های متریک یا امپریالیستی بیان شود. نقاط تنظیم هشدار و خطر به طور کامل قابل برنامه ریزی هستند، همانطور که تاخیر زمان هشدار، هیستریز و قفل کردن است.سطح هشدار و خطر می تواند به عنوان یک تابع از سرعت و یا هر گونه اطلاعات خارجی سازگار.

یک خروجی دیجیتال در داخل (در کارت مربوطه IOC4T) برای هر سطح هشدار در دسترس است.این سیگنال های هشدار را می توان در یک اتوبوس در قفسه VM600 برای هدایت رله ها در کارت های رله اختیاری (مانند IRC4 و RLC16) هدایت کرد..

سیگنال های دینامیکی (تلاطم) و سیگنال های سرعت پردازش شده در قسمت عقب قفسه (در پانل جلویی IOC4T) به عنوان سیگنال های خروجی آنالوگ در دسترس هستند.سیگنال های مبتنی بر ولتاژ (0 تا 10 ولت) و مبتنی بر جریان (4 تا 20 mA) ارائه می شوند..

MPC4 در زمان تشغيل خود تست و روال تشخيصي انجام ميدهکارت های ساخته شده در سیستم OK به طور مداوم سطح سیگنال های ارائه شده توسط سنسورها را نظارت می کنند و هر گونه مشکل ناشی از خط انتقال شکسته را نشان می دهند.، ناقل یا حالت کننده معیوب.

ورق اطلاعات:DS_VM600_MPC4-ur.pdf
