محصول:General Electric Mark VI IS200EXHSG3AEC EXCITER HS RELAY DRIVER BOARD در حال حاضر در انبار است

توضیحات

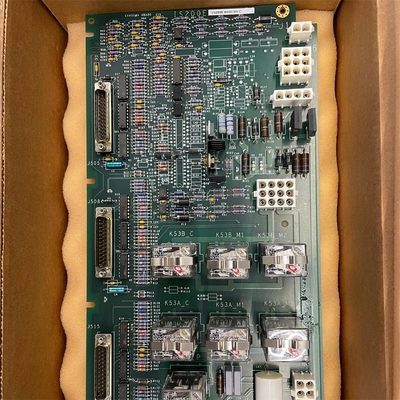

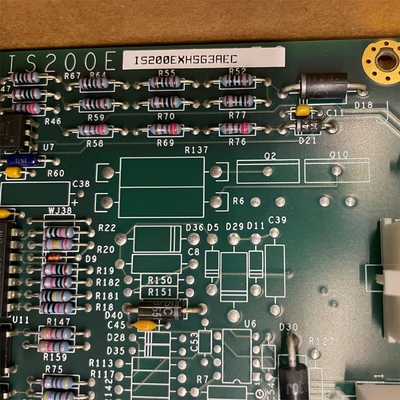

IS200EXHSG3AEC یک قطعه PCB (بورد مدار چاپی) سیستم های صنعتی GE است که به عنوان بخشی از سری EX2100 Excitation Control طراحی شده است.EX2100 یکی از محبوب ترین سیستم های مدیریت توربین جنرال الکتریک است. سری EX2100 یک سیستم کنترل توربین TMR (ثلاثی ماژولار اضافی) است که توسط GE ارائه می شود ،و تولید می کند میدان تحریک در حال حاضر مورد نیاز برای کنترل ولتاژ پایانی AC و ولت آمپر واکنش. سری EX2100 یک الگوی کنترل هیجان ایستاتیک کامل است که برای ژنراتورها در توربین های بخار جدید و بازسازی شده و همچنین توربین های گاز و آب توسعه یافته است

توابع کنترل هیجان:هیئت مدیره در درجه اول مسئول رانندگی تماس گیرنده های DC (41) و رله های خلبان مورد نیاز برای عدم هیجان و فلش کردن میدان در سیستم کنترل هیجان EX2100 است.این اجزای حیاتی برای کنترل جریان جریان الکتریکی و اطمینان از عملکرد مناسب سیستم تحریک هستند.رله های آزمایشی برای رله های چشمک زن 53A و 53B فراهم شده است.این رله ها نقش مهمی در آغاز و کنترل فرآیند ایجاد جریان میدان در ژنراتورهای هم زمان دارند.رله های آزمایشی برای کاهش هیجان: علاوه بر این، این صفحه شامل رله های آزمایشی برای رله غیر هیجان KDEP است. این رله ها در غیر انرژی ایمن و کنترل شده سیستم تحریک نقش دارند.جلوگیری از افزایش ولتاژ بیش از حد و اطمینان از ایمنی عملیاتیحالت و انتقال:انجام شرایط سیگنال برای سیگنال های وضعیت عدم هیجان ناشی از هیئت مدیره عدم هیجان (EDEX) و سیگنال های وضعیت لبه از هیئت مدیره عدم هیجان (EXDE)این سیگنال های مشروط سپس به سیستم نظارت بر هیجان و خروجی ابزار (EMIO) برای پردازش و نظارت بیشتر منتقل می شوند.

این راننده رله Exciter H.S. از یک سری از خازن ها برای ذخیره انرژی استفاده می کند، بیش از پنجاه نفر در مجموع، همراه با بیش از صد مقاومت در کل.تمام سخت افزار فوق به طور ایمن محافظت می شود، پشت یک لایه ضخیم سنتی پوشش PCB سبک عادی. در حالی که کاملاً کامل در پوشش آن نیست ، مانند پوشش PCB سبک خاص ،IS200EXHSG3AEC پوشش PCB معمولی فراهم می کند یک لایه محافظ پایه جامد است که متناسب با نیازهای تخصصی خودکار خود را به راحتی.
