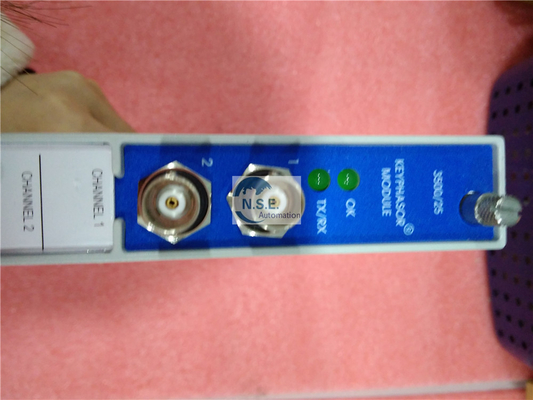

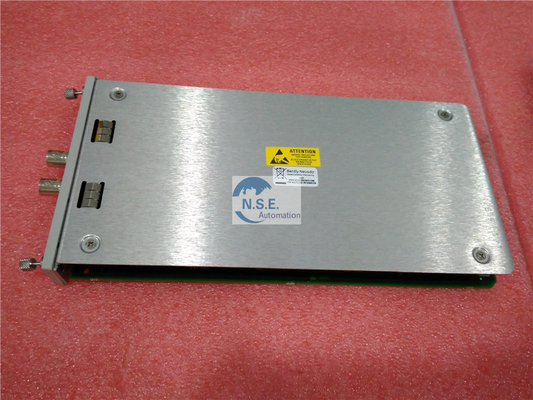

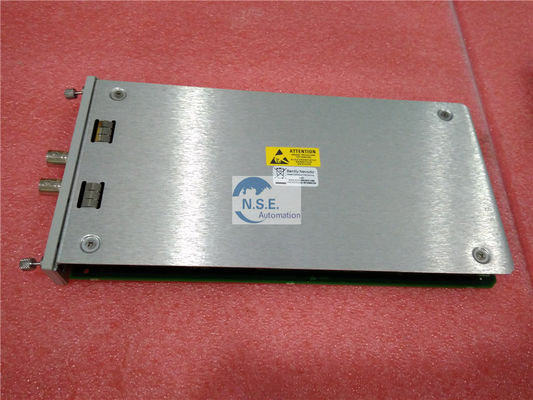

دو کانال Bently Nevada قطعات 3500 25 ماژول Keyphasor 149369-01 + 125800-01 / 135473-01

تولید - محصول:ماژول های Keyphasor Bently Nevada 3500/25

149369-01+125800-01/135473-01

ماژول 3500/25 Enhanced Keyphasor یک ماژول نیمه قد و دو کاناله است که برای ارائه سیگنال های Keyphasor به ماژول های مانیتور در یک رک 3500 استفاده می شود.این ماژول سیگنال‌های ورودی را از پروب‌های مجاورت یا پیکاپ‌های مغناطیسی دریافت می‌کند و سیگنال‌ها را به سیگنال‌های دیجیتال Keyphasor تبدیل می‌کند که نشان می‌دهند چه زمانی علامت Keyphasor روی شفت با مبدل Keyphasor مطابقت دارد.سیستم حفاظت از ماشین آلات 3500 می تواند حداکثر چهار سیگنال Keyphasor را برای پیکربندی عادی و حداکثر هشت سیگنال Keyphasor را در یک پیکربندی جفتی بپذیرد.

ماژول Keyphasor پیشرفته یک ماژول سیستم 3500 بهبود یافته است.این قابلیت‌های پردازش سیگنال Keyphasor را نسبت به طراحی قبلی ارائه می‌کند و در عین حال سازگاری کامل رو به پایین را از نظر شکل، تناسب و عملکرد با ماژول‌های موجود Keyphasor برای استفاده در سیستم‌های قدیمی حفظ می‌کند.ماژول Keyphasor، PWA 125792-01، به طور کامل با ماژول به روز شده 149369-01 جایگزین شده است.

هنگامی که یک ورودی سیستم Keyphasor برای برنامه های کاربردی Triple Modular Redundant (TMR) مورد نیاز است، سیستم 3500 باید از دو ماژول Keyphasor استفاده کند.در این پیکربندی، ماژول ها به صورت موازی کار می کنند تا سیگنال Keyphasor اولیه و ثانویه را به ماژول های دیگر در رک ارائه دهند.

سیستمی با بیش از چهار ورودی Keyphasor ممکن است از یک پیکربندی جفت استفاده کند به شرطی که بیش از چهار سیگنال ورودی اصلی Keyphasor وجود نداشته باشد.یک پیکربندی جفتی به دو موقعیت نظارت متوالی در موقعیت های بالا/پایین یا هر دو نیمه شکاف نیاز دارد.چهار ماژول Keyphasor چهار کانال ورودی اصلی و چهار کانال پشتیبان را می پذیرند و چهار کانال خروجی (یک کانال برای هر ماژول) ارائه می دهند.پیکربندی دو جفت و یک غیر جفت (در مجموع سه ماژول Keyphasor) نیز امکان پذیر است.در چنین پیکربندی، کاربر ممکن است یک Keyphasor غیر جفت شده را پیکربندی کند (دو کانال 2 کاناله یا یک کانال 1 و یک گزینه 2 کاناله را سفارش دهد)

قطعات یدکی

149369-01 ماژول Keyphasor پیشرفته

توجه: این ماژول ممکن است به عنوان یک جایگزین مستقیم برای ماژول Keyphasor 125792-01 سفارش داده شود.125800-01 ماژول ورودی/خروجی Keyphasor (پایان‌های داخلی)

126648-01 ماژول ورودی/خروجی Keyphasor (پایان‌های خارجی)

125800-02 Isolated Keyphasor I/O Module (پایان های داخلی) (طراحی شده برای استفاده با پیکاپ های مغناطیسی)

126648-02 Isolated Keyphasor I/O Module (پایان های خارجی) (طراحی شده برای استفاده با پیکاپ های مغناطیسی)

135473-01 ماژول ورودی/خروجی Keyphasor (موانع داخلی و پایانه های داخلی.

04425545 بند مچی زمینی (یکبار مصرف)

00580438 کانکتور سربرگ، پایان داخلی، 4 موقعیت، سبز

00502133 کانکتور سربرگ، پایان داخلی، 12 موقعیت، آبی 129770-01 راهنمای ماژول Keyphasor

محصولات پرفروش:

125720-01

125760-01

125768-01

125800-01 ماژول ورودی/خروجی Keyphasor

125840-01 منبع تغذیه 3500/15 ولتاژ بالا

126648-01 KEYPHASOR I/O MODULE

128229-01 ماژول I/O لرزه ای نزدیک

133323-01 ماژول تاکومتر

133396-01 ماژول IO حفاظت بیش از حد

135137-01 ماژول ورودی/خروجی موقعیت

135473-01 ماژول ورودی/خروجی Keyphasor مانع

135489-04

136188-02

136703-01

138708-01

146031-01

149992-01

ما یکی از بزرگترین توزیع کنندگان PLC، کنترلر، اینورتر فرکانس، مبدل، موتور سروو، صفحه لمسی، نمایشگر، درایو، نرم افزار. ماژول ورودی، ماژول خروجی و سیستم کنترل مدوله هستیم.مارک‌ها: ALLEN-BRADLEY، ABB، GE، ICS TRIPLEX، FANUC، TRICONEX، OMRON، SCHEIDER، SIEMENS، Bently Nevada، WESTINGHOUSE و FOXBORO

لینک دانلود دیتاشیت:

3500-25 Enhanced Keyphasor Module Datasheet - 1415...
