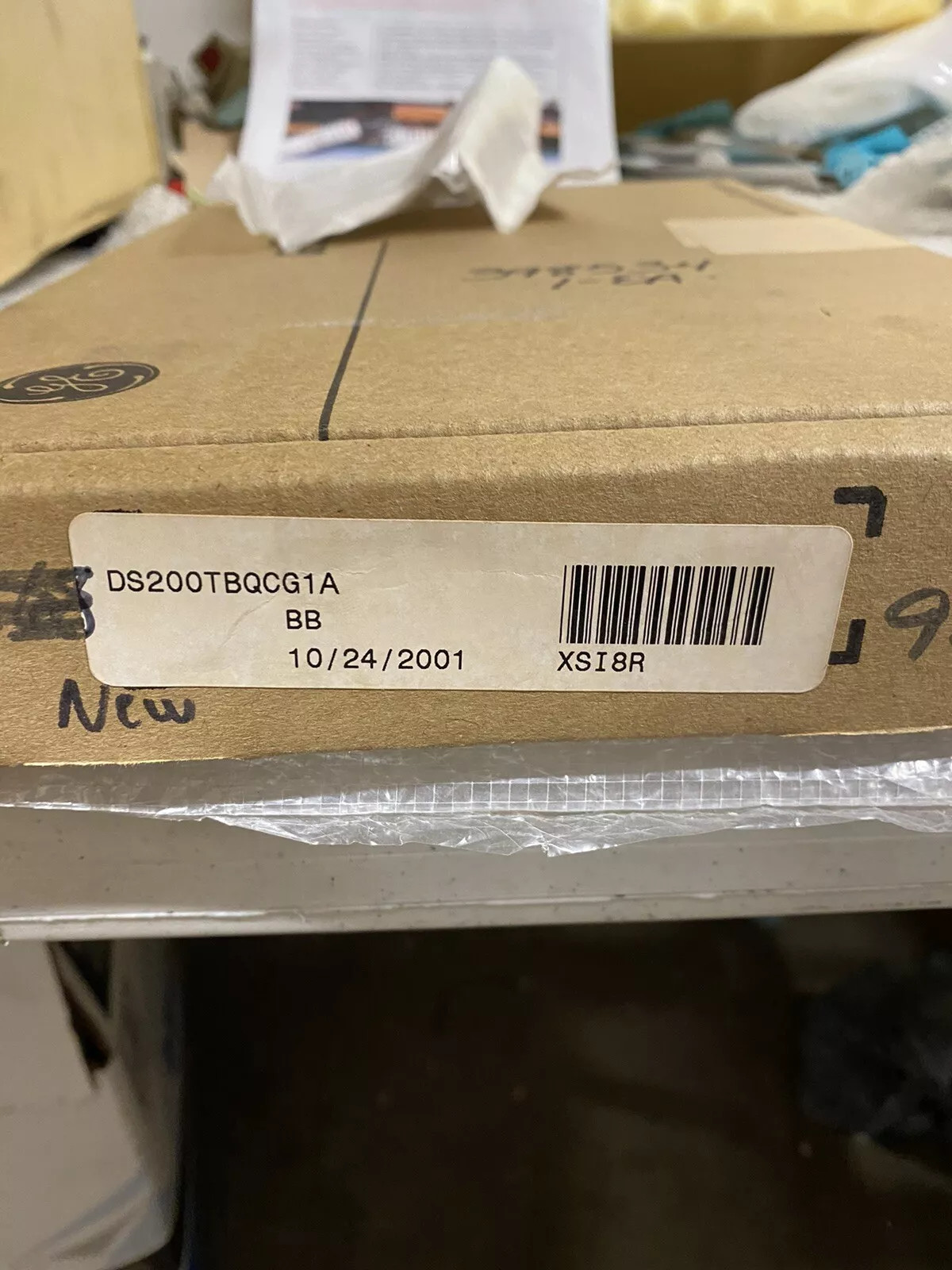

DS200TBQCG1ABB GE RST Analog Termination Board دارای 2 بلوک ترمینال است که هرکدام شامل 83 ترمینال برای سیم های سیگنال همراه با 15 جمپر، 3 کانکتور 40 پین و 3 کانکتور 34 پین است.طراحی شده بود که 11.25 اینچ در طول و 3 اینچ در ارتفاع و شامل یک سوراخ پیچ در هر گوشه برای اتصال تخته در قفسه واقع در داخل درایو.

مهم است که هنگام برداشتن پیچ ها مراقب باشید زیرا پیچ از دست رفته ممکن است بر روی تخته سقوط کند و باعث کوتاه شدن برق شود که منجر به آتش سوزی یا سوختگی الکتریکی می شود.همچنین ممکن است در قطعات متحرک گیر کند که به قطعات آسیب می رساند یا باعث شکست درایو می شودفضای روی صفحه به بلوک های پایانی اختصاص داده شده است که وسیله دریافت سیگنال ها از سایر صفحه های نصب شده در درایو را تامین می کنند.این بلوک های پایانی هم چنین به تخته اجازه می دهد تا سیگنال ها و اطلاعات را به تخته های دیگر منتقل کند..

برد پایان دهنده آنالوگ GE RST DS200TBQCG1A دارای 2 بلوک پایانی است. هر بلوک شامل 83 ترمینال برای سیم های سیگنال است.صفحه پایان گیری آنالوگ GE RST DS200TBQCG1A همچنین شامل 15 پرنده است، 3 کانکتور 40 پین و 3 کانکتور 34 پین.

حداکثر تعداد سیم های سیگنال که می توانید به ترمینال ها متصل شوید ۱۶۶ است. TB1 و TB2 شناسه های مربوط به بلوک های ترمینال هستند. همچنین هر ترمینال با یک شناسه عددی مرتبط است.,برای شناسایی یک ترمینال خاص می توانید از ID بلوک ترمینال و ID عددی ترمینال با هم استفاده کنید. به عنوان مثال TB1 83 به ترمینال 83 در بلوک ترمینال TB1 اشاره دارد.هنگامی که شما در حال آماده سازی برای جایگزینی GE RST Analog Termination Board DS200TBQCG1A بهترین روش برای آماده کردن برچسب است که شما می توانید در هر سیم سیگنال متصل به یک ترمینال بستن. در هر برچسب ID بلوک ترمینال و ID عددی ترمینال بنویسید.

برد جایگزینی ممکن است نسخه بعدی از همان برد مدل باشد. یک نسخه جدیدتر شامل آخرین پیشرفت ها خواهد بود. این شامل آخرین نرم افزار و تغییرات در مدارهای می شود.همچنین ممکن است شامل اجزای جدیدتر باشد..

وقتی که شما به صورت بصری به تخته نگاه می کنید، ممکن است اجزای آن در مکان های مختلف قرار داشته باشد و اجزای آن ممکن است متفاوت به نظر برسند.هیئت مدیره سازگاری با درایو را حفظ خواهد کرد و همان کار خواهد کردهمچنین، کانکتورها در تخته جدید حضور خواهند داشت اما ممکن است در موقعیت های مختلف قرار بگیرند.
