ماژول رابط منطقه 40 کانال ICS T8448 معتبر TMR 24Vdc
T8448
,T8448 منطقه رابط ماژول
,ICS T8448
ICS T8448 کانال ماژول رابط منطقه معتبر TMR 24Vdc Zone 40
ICSTT-RM278P-EN-P (PD-T8448)
بررسی اجمالی محصولات:
ماژول رابط Trusted® TMR Zone Zone به گونه ای طراحی شده است که یک رابط قابل تنظیم به طور خاص برای استفاده در سیستم های محافظت در برابر آتش و گاز ارائه می دهد.ماژول تا 40 ورودی یا محرک دستگاه میدانی آتش و گاز رابط می کند.هر یک از 40 کانال ورودی و خروجی را می توان به صورت جداگانه به عنوان ورودی آنالوگ ، ورودی دیجیتال یا خروجی دیجیتال پیکربندی کرد تا تمام رابط های مورد نیاز برای محافظت از یک یا چند منطقه آتش نشانی و گاز فراهم شود.رابط با دستگاه های میدانی از طریق یک مجموعه ختم میدان همه کاره نوع 8842 است که تهویه حلقه میدان را برای هر یک از انواع سیگنال فراهم می کند و اتصال سیگنال های تنظیم مجدد را برای آشکارسازهای نوع قفل بدون نیاز به سخت افزار خارجی امکان پذیر می کند.ماژول به 5 گروه قدرت با 8 کانال جدا شده است.گروه های قدرت را می توان با هم ترکیب کرد و تعداد کانالهایی را برای هر منطقه آتش / گاز تنظیم کرد.همه این توابع داده هایی را به سیستم Trusted TMR ارائه می دهند که به عنوان حل کننده منطق عمل می کند.این ماژول برای اتصال مستقیم به مناطق خطرناک تأیید نشده است و باید همراه با دستگاه های ایمنی ذاتی استفاده شود.
آزمایشات تشخیصی سه گانه در کل ماژول انجام می شود ، از جمله اندازه گیری جریان و ولتاژ در هر قسمت از کانال های ورودی یا خروجی رأی داده شده.آزمایشات نیز برای خرابی های گیر کرده و گیر کرده انجام می شود.تمام ورودی ها به عنوان آنالوگ رفتار می شوند و کاملاً آزمایش می شوند.تحمل خطا از طریق معماری Triple Modular Redundant (TMR) درون ماژول برای هر یک از 40 کانال حاصل می شود
امکانات:
• 40 واحد ورودی / خروجی قابل انتخاب سه گانه مدولار در هر ماژول.• رابط ورودی به ردیاب های گاز 4-20 میلی آمپر ، آشکارسازهای آتش و گرما ، واحدهای Break Glass و غیره
• سیگنال های تنظیم مجدد دستگاه زمینه قابل برنامه ریزی (حداکثر 5 بازنشانی منفرد).
• دو یا سه دستگاه Wire Field از طریق 8842.
• محافظت از فیوز ورودی و خروجی از طریق 8842 ، خارج از ماژول.
• خروجی های دیجیتال با قدرت بالا برای اتصال به دامپرها ، انتشار خاموش ، پمپ های آتش نشانی و غیره
• 5 گروه قدرت جداگانه برای امکان تنظیمات میدانی انعطاف پذیر و کارآمد
• تشخیص خودکار و خودآزمایی جامع.
• کنترل خط اتوماتیک خط در هر نقطه برای شناسایی خطاهای سیم کشی میدان و بارها.
• فشار 2500 ولت در برابر مانع جداسازی اپتو / گالوانیک مقاومت می کنند.
• محافظت بیش از حد از جریان خودکار (در هر کانال) ، بدون نیاز به فیوز خارجی.
• گزارش توالی اتفاقات (SOE) با وضوح 1 میلی ثانیه.
• ماژول را می توان با استفاده از تنظیمات اختصاصی اسلات Companion (مجاور) یا SmartSlot (یک اسلات اضافی برای بسیاری از ماژول ها) به صورت داغ جایگزین کرد.
• وضعیت خروجی پانل جلو دیودهای ساطع کننده نور (LED) برای هر کانال نشان دهنده خطاهای سیم کشی وضعیت و میدان است.
• LED های وضعیت ماژول پانل جلو نشانگر سلامت ماژول و حالت عملیاتی (فعال ، آماده به کار ، آموزش دیده) هستند.
• گواهینامه TϋV IEC 61508 SIL 3.

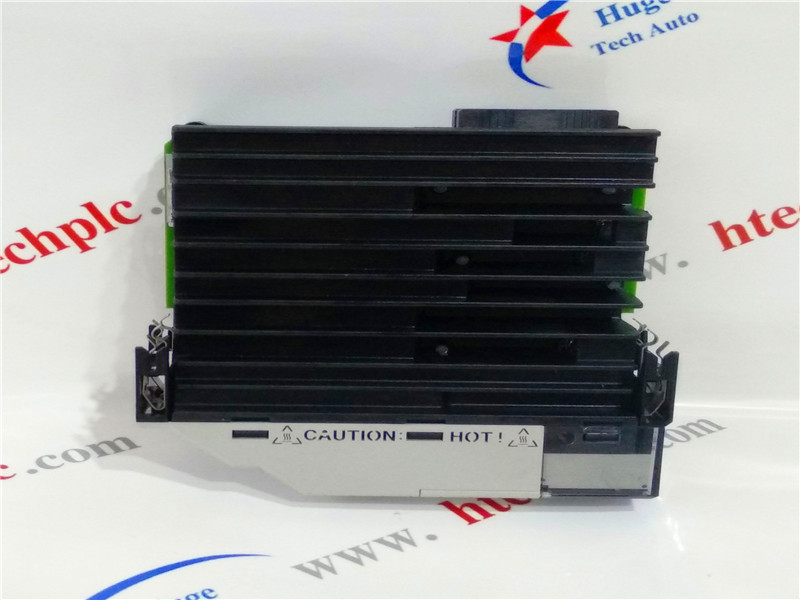

تصویر:
شرایط محصول:
این تصویر فقط برای سبک مرجع ، تاریخ خاص تولید و نسخه محصول است ، لطفا به تحویل واقعی محصول مراجعه کنید!
