ماژول خروجی 24V DC/48V DC TMR ICS Triplex T8461 ROCKWELL AUTOMATION - 40 کانال
T8461
,T8461 ماژول خروجی دیجیتال
,آلن بردلی T8461
محصول:ROCKWELL AUTOMATION ICS Triplex T8461 ماژول خروجی 24 ولت DC/48 ولت DC قابل اعتماد TMR - کانال 40
خلاصه ی محصول:
ماژول خروجی دیجیتال Trusted® Triple Modular Redundant (TMR) 24 Vdc / 48 Vdc به
آزمایشات تشخیصی سه گانه در سراسر ماژول انجام می شود که شامل
اندازه گیری برای جریان و ولتاژ در هر بخش از کانال خروجی رای داده شده.
برای شکست های چسبیده و چسبیده انجام می شود. تحمل خطا از طریق TMR به دست می آید
معماری درون ماژول برای هر یک از 40 کانال خروجی.
نظارت خط اتوماتیک دستگاه میدان ارائه شده است. این ویژگی ماژول را قادر می سازد برای تشخیص
هر دو شکست مدار باز و کوتاه در سیم کشی میدان و دستگاه های بارگذاری.
این ماژول ارائه می دهد در کشتی دنباله ای از حوادث (SOE) گزارش با وضوح 1 ms.
تغییر حالت خروجی یک ورودی SOE را ایجاد می کند. حالت های خروجی به طور خودکار توسط
اندازه گیری ولتاژ و جریان روی ماژول
این ماژول برای اتصال مستقیم به مناطق خطرناک تأیید نشده است و باید در
در ارتباط با دستگاه های مانع ایمنی ذاتی.
| جزئیات محصول | |
| تولید/مارک | روکول اتوماتيسيون آي سي اس تريپلکس |
| مدل/نوع | T8461 |
| اطلاعات سفارش/شماره بخش | T8461 |
| توضیحات | ماژول خروجی قابل اعتماد TMR 24V DC/48V DC - کانال 40 |
| کد HS | 85044030 |
| منشاء | ایالات متحده |
| ابعاد | 25*25*10 سانتی متر |
| وزن | 1.2 کیلوگرم |
ورق اطلاعات:T8461.pdf
ویژگی ها:
• 40 کانال خروجی TMR در هر ماژول
• تشخیص کامل و خودکار و آزمایش خود
• نظارت اتوماتیک بر خط در هر کانال برای تشخیص سیم کشی میدان مدار باز و مدار کوتاه
و شکاف های بار.
• مقاومت 2500 ولت در برابر انسداد اپتو/گالوانک
• حفاظت اتوماتیک از جریان بیش از حد (به هر کانال) ، بدون نیاز به فیوز های خارجی.
• گزارش ترتیب رویدادها (SOE) با وضوح 1 ms.
• ماژول می تواند به صورت آنلاین با استفاده از یک اسلات همراه یا SmartSlot جایگزین شود.
(یک اسلات اضافی برای بسیاری از ماژول ها)
• حالت خروجی پنل جلویی دیودهای تابش نور (LED) برای هر کانال خروجی را نشان می دهد
حالت و خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط خط
• LEDهای حالت ماژول صفحه جلو حالت ماژول و حالت عملیاتی را نشان می دهند
آماده باش، آموزش دیده)
• TϋV گواهینامه IEC 61508 SIL 3.
• خروجی ها در گروه های جدا از هشت نفر تغذیه می شوند. هر یک از این گروه ها یک گروه قدرت (PG) است.

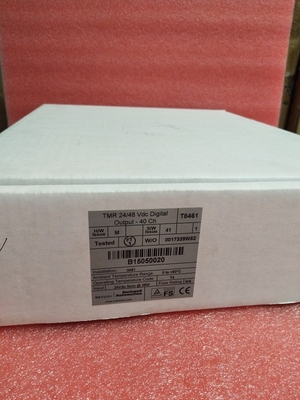

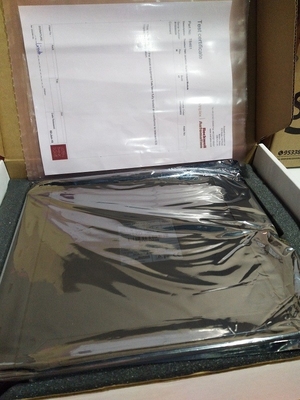

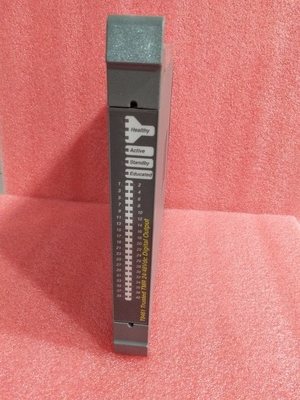

عکس:
